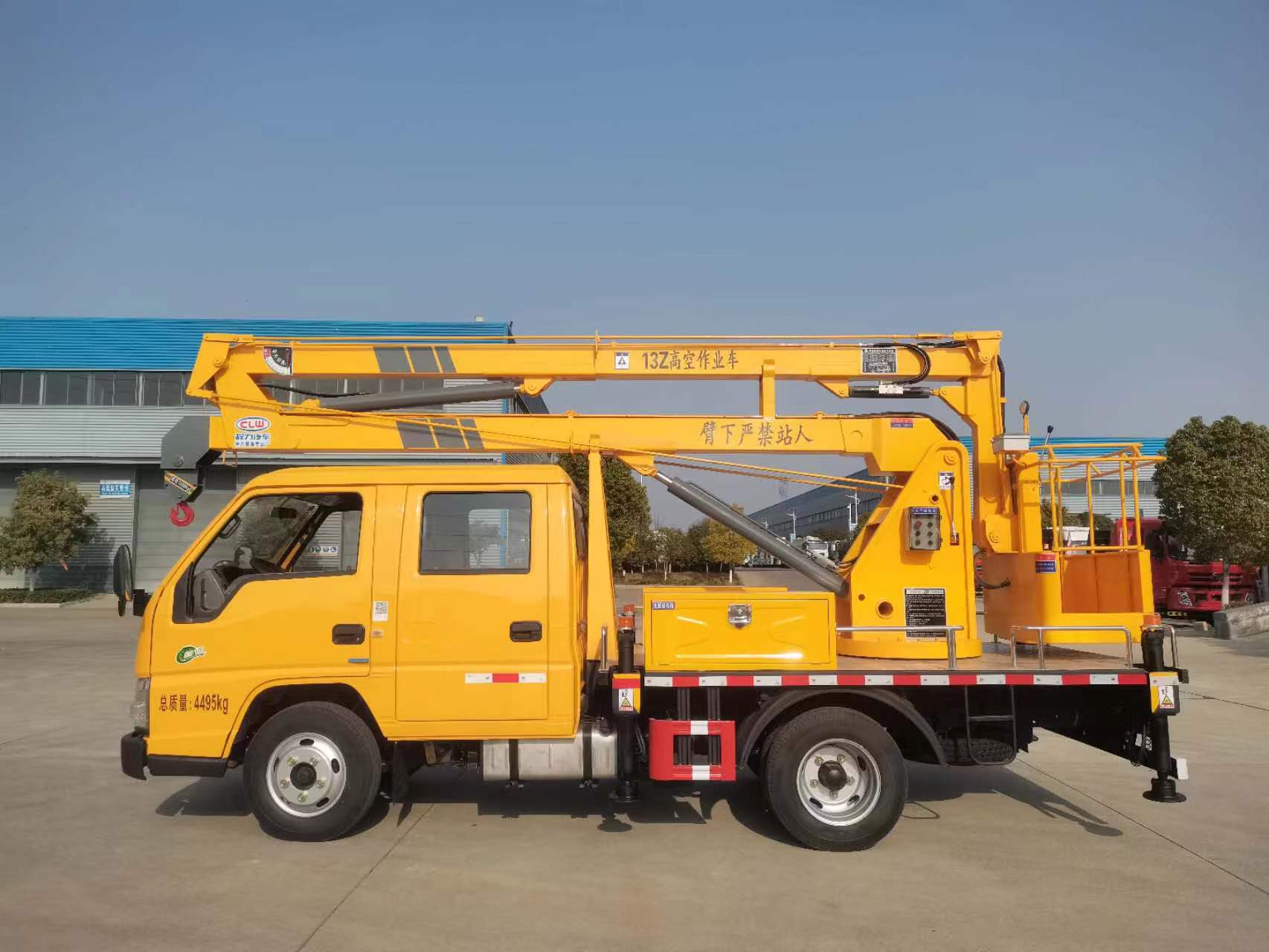

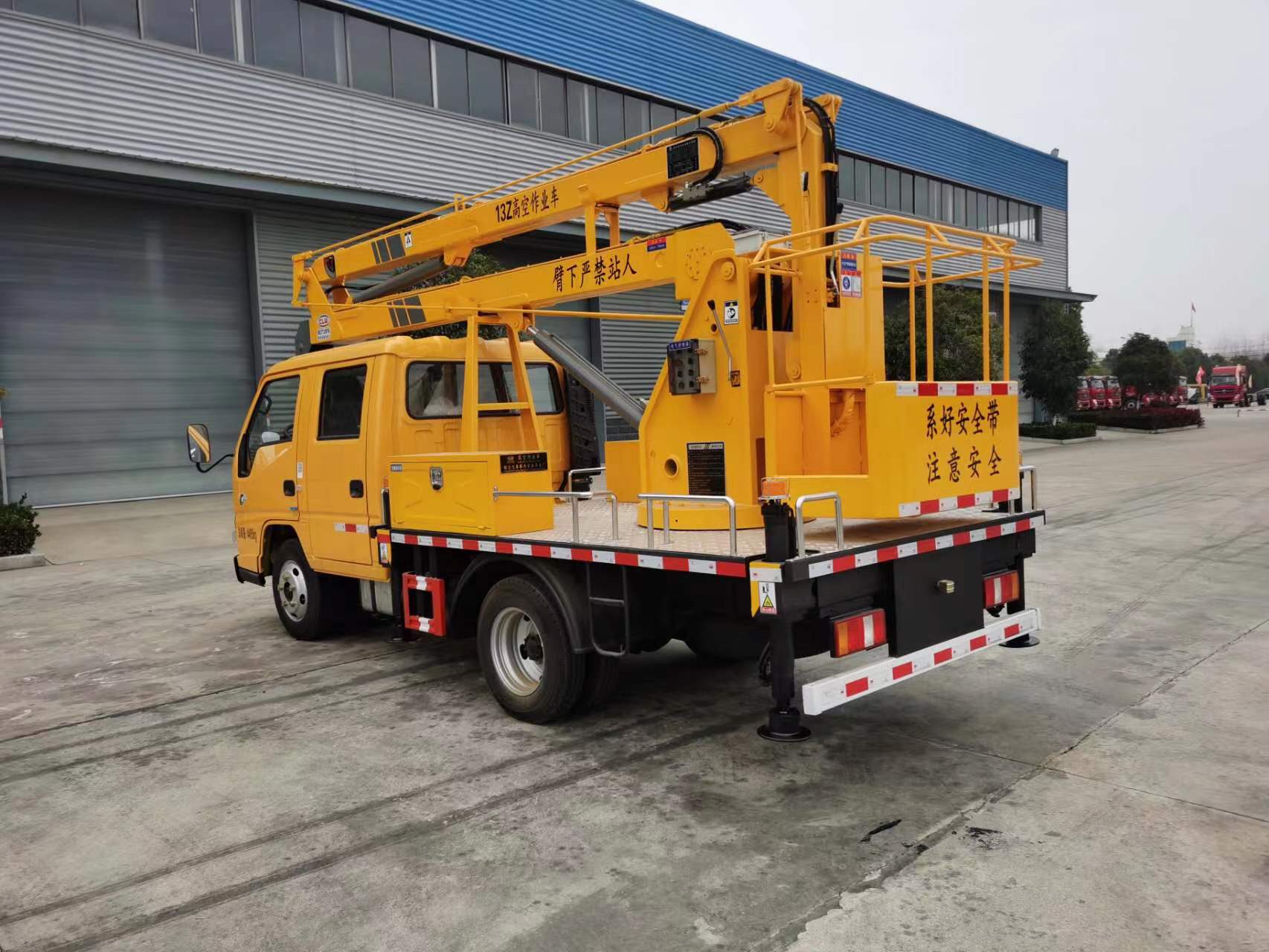

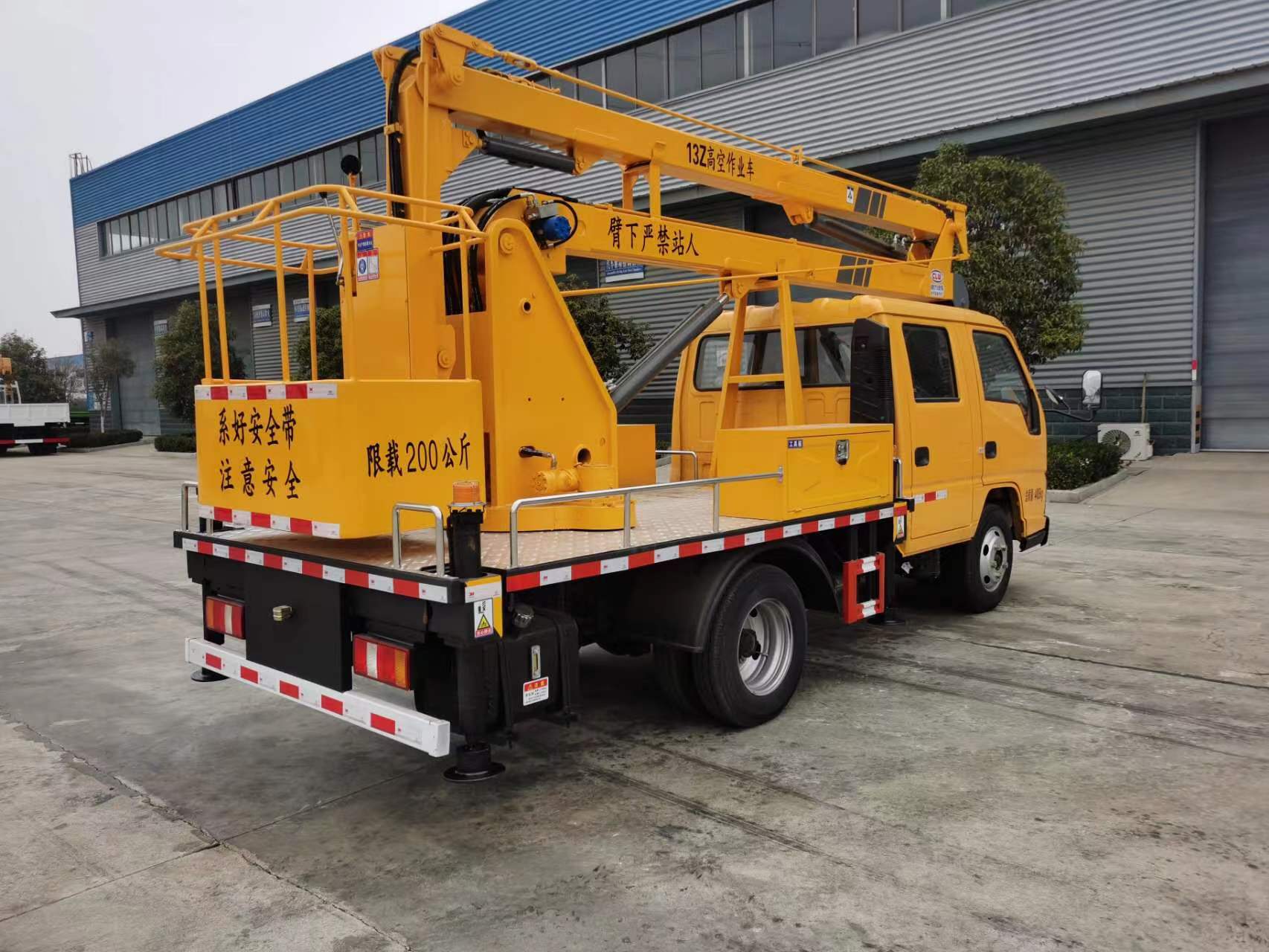

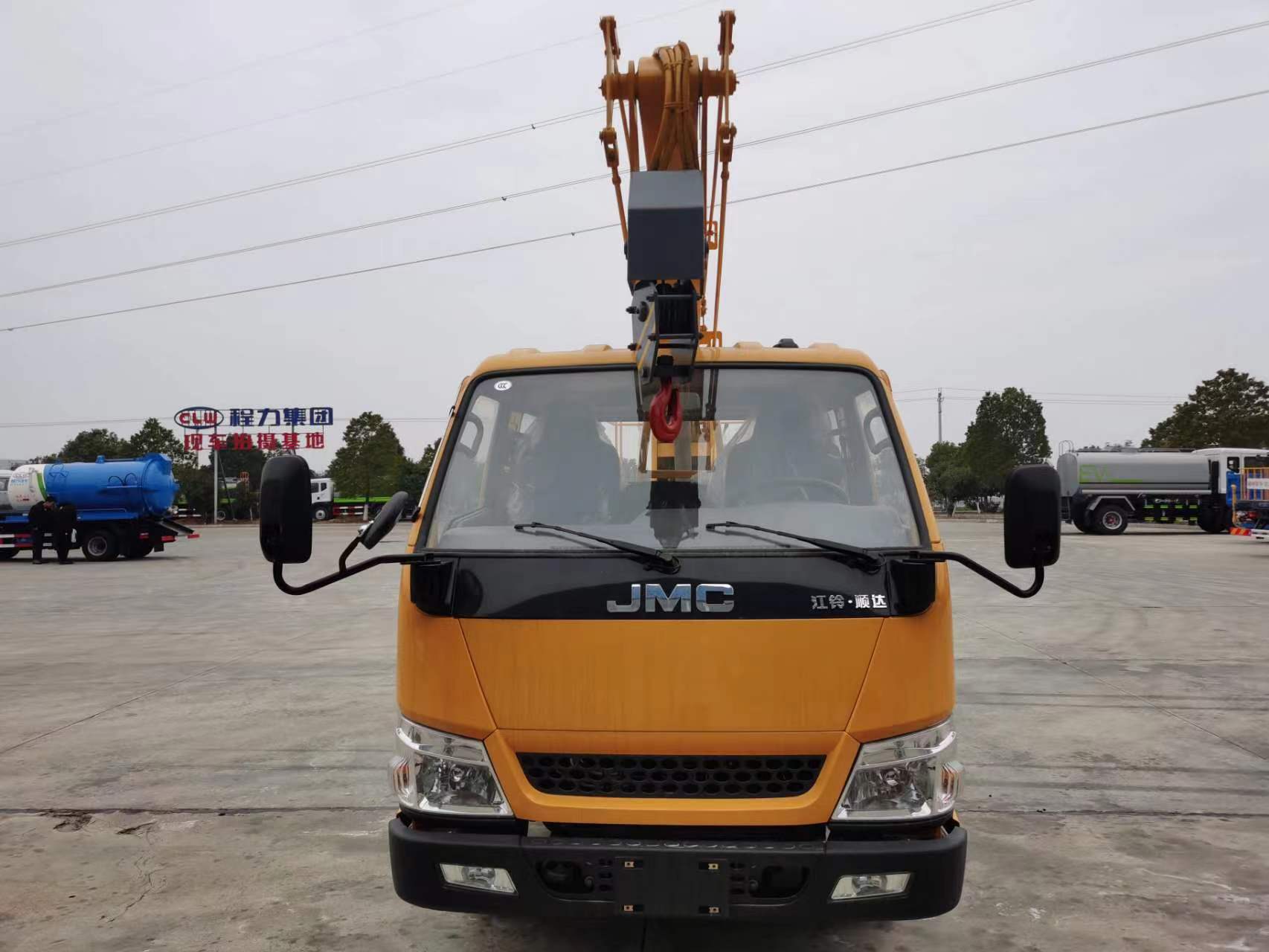

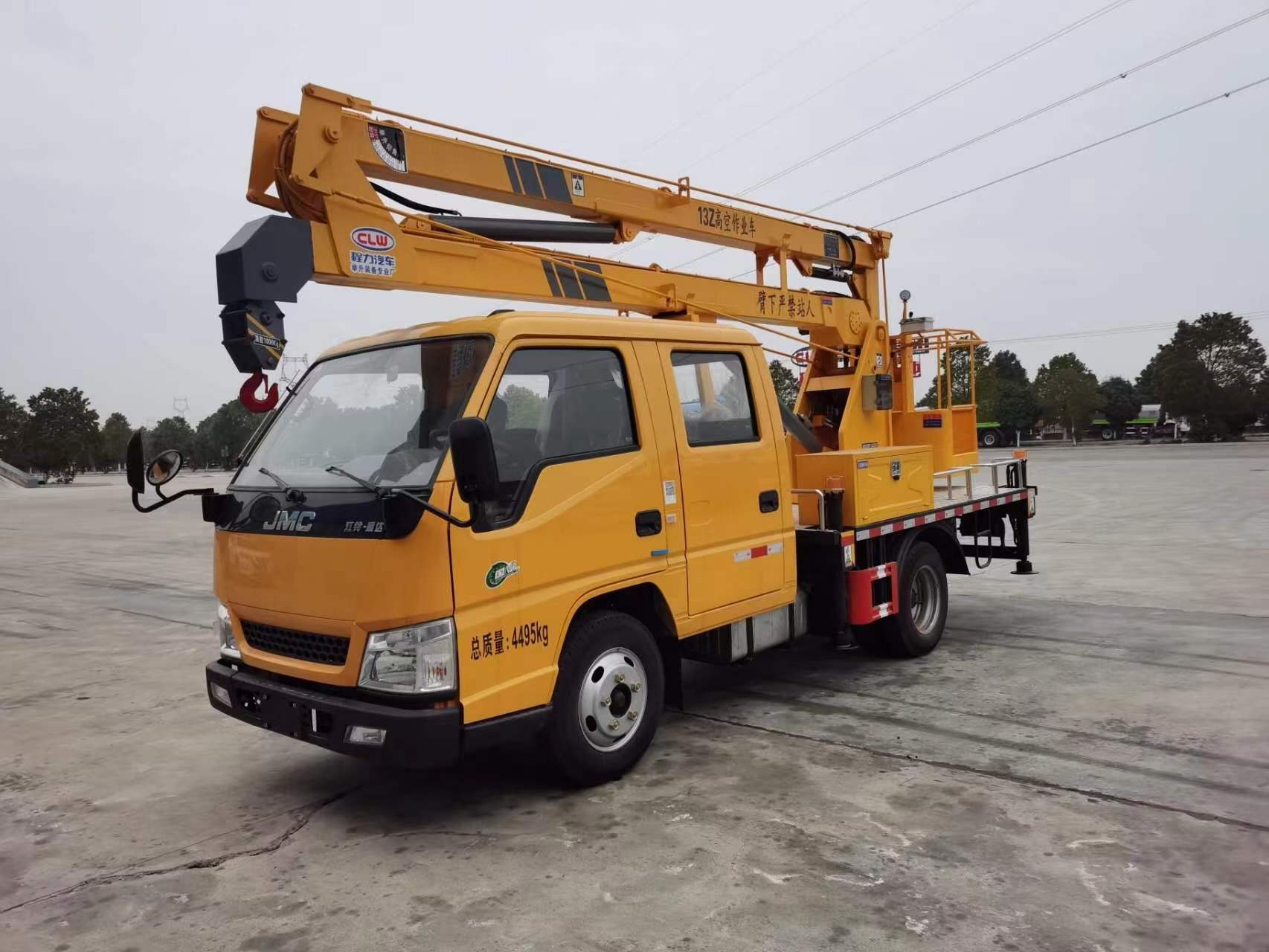

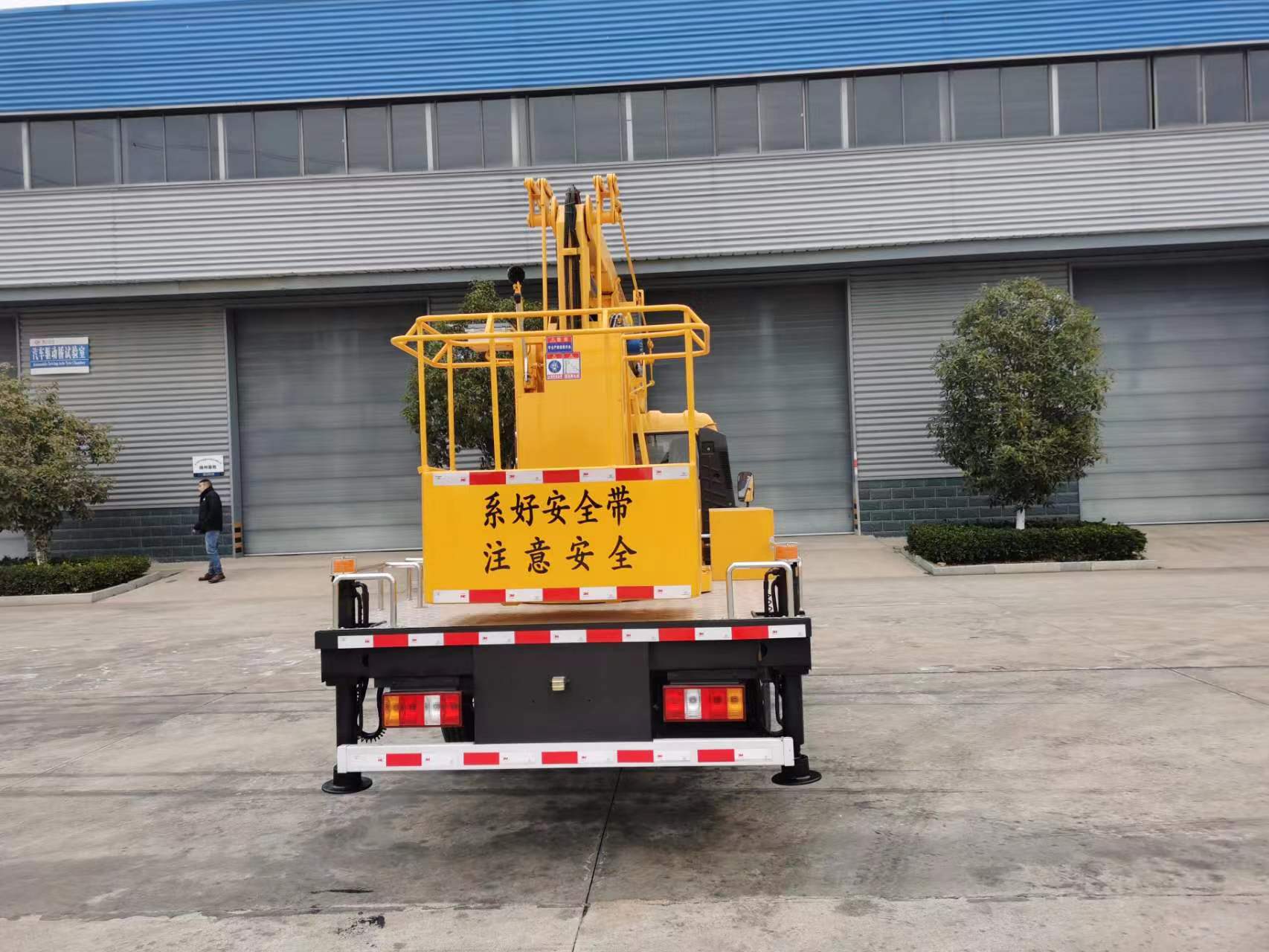

買專用車就上程力專用汽車股份有限公司銷售三十九分公司！
底盤配置： JX1041TSCB26
功率 90KW122 馬力/雙排駕駛室，2800 軸距，6.50鋼絲胎，油剎，五檔箱， 前橋 2 噸，后橋 3.5 噸，帶方向助力，帶排氣制動，原廠 ABS， 原廠空調。
專用性能：
液壓 360 度全回轉，三節折疊臂，單液壓舉升缸，帶雙向平衡閥，帶電控操作 舉升臂， 四支液壓油缸可調式支腿帶雙向液壓鎖（支腿操作為手動操作，可單 獨控制），上下二套操作臺，帶 1 噸吊鉤，大作業高度 13米，大作業半 5.6 米，大起吊重量 1 噸。
設備結構緊湊，堅固耐用，操作方便可靠。獨特的全回轉三節臂液壓操控系統 設計使工作人員操作更平穩，能更安全的將工作人員送到作業位置，進行維修, 安裝,清洗,攝影,造船,化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修！
主要特點：
1、臂架和支腿均采用低合金 Q345 型材，四周無焊縫，外形美觀，受力大，強度高； 2、H 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況； 3、回轉機構采用可調節式，方便調節；
4、轉臺雙向 360°回轉，采用了的渦輪蝸桿式減速機構（具有自潤滑和自鎖 功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、下車與上車互鎖，操作安全、可靠；
7、上車操作通過節流閥實現無極調速；
8、吊籃采用外置拉桿機械式調平，更加穩定和可靠
9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
車型 號 |
CL5046JGK6ADS |
|||||
主要 技術 參數 |
底盤型號 |
長×寬×高 （mm） |
整備質 量 （Kg） |
總質量 （Kg） |
軸距 |
發動機排 放 |
JX1041TSCB26 |
5998*2000/2020 *2950/3050 |
4170 |
4495 |
2800 |
國VI |
|
上
裝
基
本
配
置 |
臂架 |
臂架形式 |
三節折臂 |
|||
材料 |
型材Q345B/4mm |
|||||
臂架截面 |
四邊形 |
|||||
起伏角度 |
0°-70°(相對水平面) |
|||||
作業工況 |
大作業高度 |
13m |
||||
大作業高度時 作業幅度 |
3m |
|||||
大作業幅度 |
6.2m |
|||||
大作業幅度時 作業高度 |
8.6m |
|||||
回轉 |
雙向 360°連續回轉 |
|||||
車型 號 |
CL5046JGK6ADS |
|||||
主要 技術 參數 |
底盤型號 |
長×寬×高 （mm） |
整備質 量 （Kg） |
總質量 （Kg） |
軸距 |
發動機排 放 |
JX1041TSCB26 |
5998*2000/2020 *2950/3050 |
4170 |
4495 |
2800 |
國VI |
|
上
裝
基
本
配
置 |
臂架 |
臂架形式 |
三節折臂 |
|||
材料 |
型材Q345B/4mm |
|||||
臂架截面 |
四邊形 |
|||||
起伏角度 |
0°-70°(相對水平面) |
|||||
作業工況 |
大作業高度 |
13m |
||||
大作業高度時 作業幅度 |
3m |
|||||
大作業幅度 |
6.2m |
|||||
大作業幅度時 作業高度 |
8.6m |
|||||
回轉 |
雙向 360°連續回轉 |
|||||
吊臂 |
大起吊質量 |
1000Kg |
|||
大起吊高度 |
6.8m |
||||
吊鉤 |
1T |
||||
支腿 |
支腿型式 |
前后H 型 |
|||
支腿材料 |
型材Q345B/5mm |
||||
支腿跨距 |
縱向：3240，橫向：3180 |
||||
液壓鎖 |
四個支腿都帶雙向液壓鎖 |
||||
后支腿頻閃燈 |
黃色；兩只 |
||||
車廂 |
材料 |
優質碳鋼及型材，鋪 3 ㎜防滑花紋鋼板 |
|||
工具箱 |
1200*400*500；模具沖壓門，帶不銹鋼門鎖 |
||||
圍欄 |
Φ20 不銹鋼管 |
||||
踏步 |
駕駛室側帶上下踏步 |
||||
側、后防護 |
優質碳鋼冷彎型材；強度高 |
||||
輪罩 |
注塑模具成型，美觀，強度高 |
||||
轉臺 |
立臂 |
低合金鋼板拼焊組成 |
|||
回轉支承 |
單排四點接觸球式帶外齒，QWD730.20 |
||||
減速機 |
渦輪蝸桿式，CW-28 |
||||
馬達 |
BMP-50 |
|
吊籃 |
額定載荷 |
≤200Kg |
尺寸 |
長 X 寬X 高：1080X620X1150 |
|
調平形式 |
外置拉桿機械調平 |
|
保險帶 |
一副 |
|
調平裝置 |
機械調平，拉桿外置 |
|
液壓系統 |
液壓油箱 |
65L；帶液位表 |
齒輪泵 |
定量泵，流量 25ml/r |
|
工作壓力 |
帶壓力表；16MPa |
|
液壓閥組 |
集成電磁閥組 |
|
油缸 |
11 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安 全 |
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
操作方式 |
手動和電動結合 |
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
|
發動機啟動、熄 火 |
轉臺和吊籃雙位操作 |
馬達 |
BMP-50 |
|
吊籃 |
額定載荷 |
≤200Kg |
尺寸 |
長 X 寬X 高：1080X620X1150 |
|
調平形式 |
外置拉桿機械調平 |
|
保險帶 |
一副 |
|
調平裝置 |
機械調平，拉桿外置 |
|
液壓系統 |
液壓油箱 |
65L；帶液位表 |
齒輪泵 |
定量泵，流量 25ml/r |
|
工作壓力 |
帶壓力表；16MPa |
|
液壓閥組 |
集成電磁閥組 |
|
油缸 |
11 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安 全 |
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
操作方式 |
手動和電動結合 |
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
|
發動機啟動、熄 火 |
轉臺和吊籃雙位操作 |
序號 |
貨物名稱 |
規格 |
產地 |
制造商名稱 |
單位 |
數量 |
1 |
小臂油缸 |
63/35-380*650 |
河南 |
河南匯博 |
只 |
1 |
2 |
上臂油缸 |
100/63-1022*1403 |
河南 |
河南匯博 |
只 |
1 |
3 |
下臂油缸 |
100/63-1076*1535 |
河南 |
河南匯博 |
只 |
1 |
4 |
垂直油缸 |
80/55-500 |
河南 |
河南匯博 |
只 |
4 |
5 |
水平油缸 |
50/28-800*1100 |
河南 |
河南匯博 |
只 |
4 |
6 |
伸縮油缸 |
63/35-1000*1300 |
河南 |
河南匯博 |
只 |
1 |
7 |
平衡閥 |
25160BF |
江蘇揚州 |
揚州中梅 |
只 |
3 |
8 |
液壓鎖 |
S0-K8L-41B |
江蘇揚州 |
揚州中梅 |
只 |
4 |
9 |
液壓鎖 |
S0-K8L-43 |
江蘇揚州 |
揚州中梅 |
只 |
1 |
10 |
多路閥 |
DL-8G |
江蘇揚州 |
揚州中梅 |
只 |
1 |
11 |
集成塊 |
ZMFB-14（5聯） |
江蘇揚州 |
揚州中梅 |
臺 |
1 |
12 |
節流閥 |
GKZ-14 |
江蘇揚州 |
揚州中梅 |
只 |
2 |
13 |
交叉溢流閥 |
VLP40-DI-38 |
江蘇揚州 |
揚州中梅 |
只 |
1 |
14 |
回轉支承 |
QWD730.20 |
山東煙臺 |
煙臺浩陽 |
臺 |
1 |
15 |
減速機 |
CW-28 |
湖北隨州 |
隨州億豐 |
臺 |
1 |
16 |
齒輪泵 |
CB-FC25 |
安徽合肥 |
合肥賽源 |
臺 |
1 |
17 |
液壓馬達 |
BMP-50 |
鎮江 |
鎮江大力 |
臺 |
1 |
18 |
絞車馬達 |
BMT-100/PHF |
鎮江 |
鎮江大力 |
臺 |
1 |
19 |
|
|
|
|
|
